Intisari
- Track pin berfungsi sebagai poros sambungan yang menyatukan link menjadi rantai dan menjadi sumbu putar saat rantai melengkung.
- Pin selalu bekerja berpasangan dengan bushing yang menyelubunginya.
- Keausan pin pada journal-nya membuat pitch bertambah dan rantai memanjang.

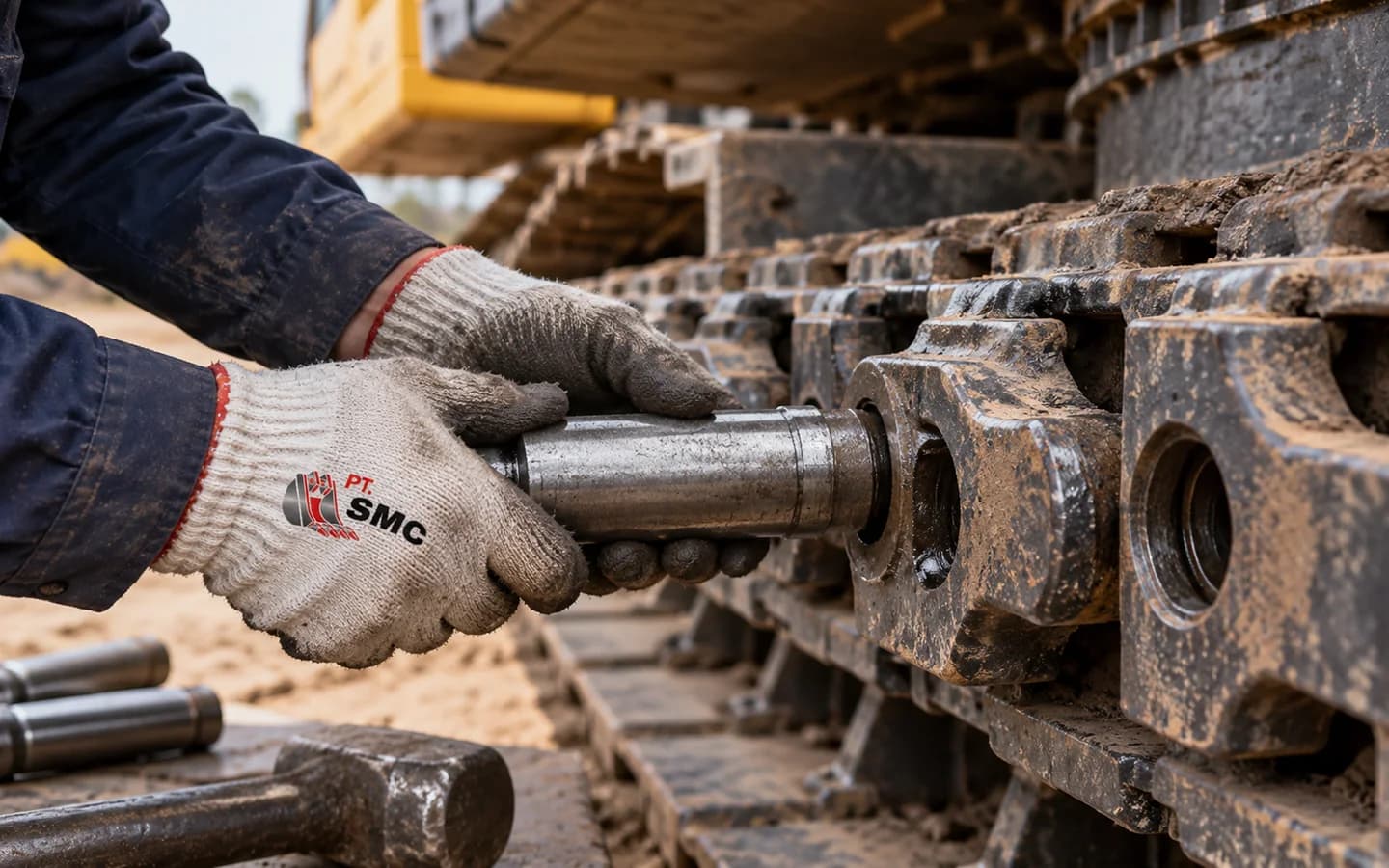

Apa Itu Track Pin
Track pin adalah batang baja keras berbentuk silinder yang dipasang menembus link kiri dan kanan pada tiap sambungan rantai. Pin inilah yang menjadi engsel: saat rantai harus melengkung naik melewati idler atau membungkus sprocket, link berputar pada pin. Tanpa pin, link hanyalah pelat lepas yang tidak akan membentuk rantai.
Pin dipasang dengan tekanan tinggi (press fit) ke dalam link luar, sementara bushing menyelubungi bagian tengah pin pada link dalam. Dengan begitu pin terkunci ke satu pasang link dan menjadi sumbu putar bagi pasangan link berikutnya.
Hubungan Track Pin dan Bushing
Track Pin
- Poros inti sambungan.
- Press-fit ke link luar.
- Aus pada journal (bagian yang berputar dalam bushing).
Bushing
- Selongsong di sekeliling pin.
- Digigit langsung oleh sprocket.
- Aus pada permukaan luar.
Keduanya merupakan pasangan yang tidak terpisahkan. Saat satu aus, kontak antara keduanya berubah, sehingga banyak teknisi menggantinya bersamaan.
Bagaimana Track Pin Memengaruhi Pitch
Pitch adalah jarak antar pusat pin yang berdekatan. Ketika journal pin terkikis, pin sedikit bergeser di dalam bushing, dan jarak efektif antar pin bertambah. Kalikan pertambahan kecil ini dengan puluhan sambungan, dan rantai akan terasa memanjang nyata — itulah penyebab track yang terus kendur meski berkali-kali disetel.
Tanda Track Pin Sudah Aus
- Track terus kendur walau sudah disetel berulang kali.
- Diameter journal pin jelas mengecil dibanding pin baru.
- Muncul bunyi gesekan logam dari sambungan saat rantai melengkung.
- Pengukuran pitch melebihi batas keausan yang disarankan.
Periksa saat rotasi
Pemeriksaan pin paling praktis dilakukan saat bushing dilepas untuk dirotasi. Jika pin sudah mendekati batas, ganti sekalian agar tidak perlu membongkar dua kali.
Dapatkan Track Pin yang Tepat dari PT SMC
Track pin yang aus adalah salah satu penyebab utama rantai memanjang dan undercarriage cepat tua. PT. Surya Maju Cemerlang (PT SMC) menyediakan track pin dan bushing untuk berbagai model excavator dengan pengiriman nasional. Chat WhatsApp tim kami dengan menyebut model unit Anda untuk pencocokan ukuran pin.
