Intisari
- Pitch = jarak antara pusat dua pin track yang berurutan. Inilah dimensi kunci kompatibilitas track dengan sprocket.
- Ukur beberapa link sekaligus lalu bagi rata — jauh lebih akurat daripada mengukur satu link.
- Pitch yang memanjang dari standar menandakan bushing sudah aus; ini juga memicu jumping pada sprocket.
Apa Itu Pitch Track Link?
Pitch adalah jarak dari pusat satu pin track ke pusat pin berikutnya. Ukuran ini menentukan seberapa rapat gigi sprocket harus dirancang agar mengunci track dengan benar. Contoh: banyak excavator kelas PC200 menggunakan pitch sekitar 171,5 mm. Pitch yang salah, sekecil apa pun selisihnya, membuat track tidak duduk pas di sprocket.
Contoh pitch acuan (indikatif)
- Kelas PC200 (umum)
- ± 171,5 mm
- Acuan utama
- Part number / manual unit
- Toleransi kompatibilitas
- Sangat ketat
- Tanda molor
- Pitch memanjang dari nilai baru
Catatan
Pitch sangat spesifik per model. Angka di atas hanya contoh — selalu verifikasi dengan part number track link lama atau manual unit Anda sebelum order.

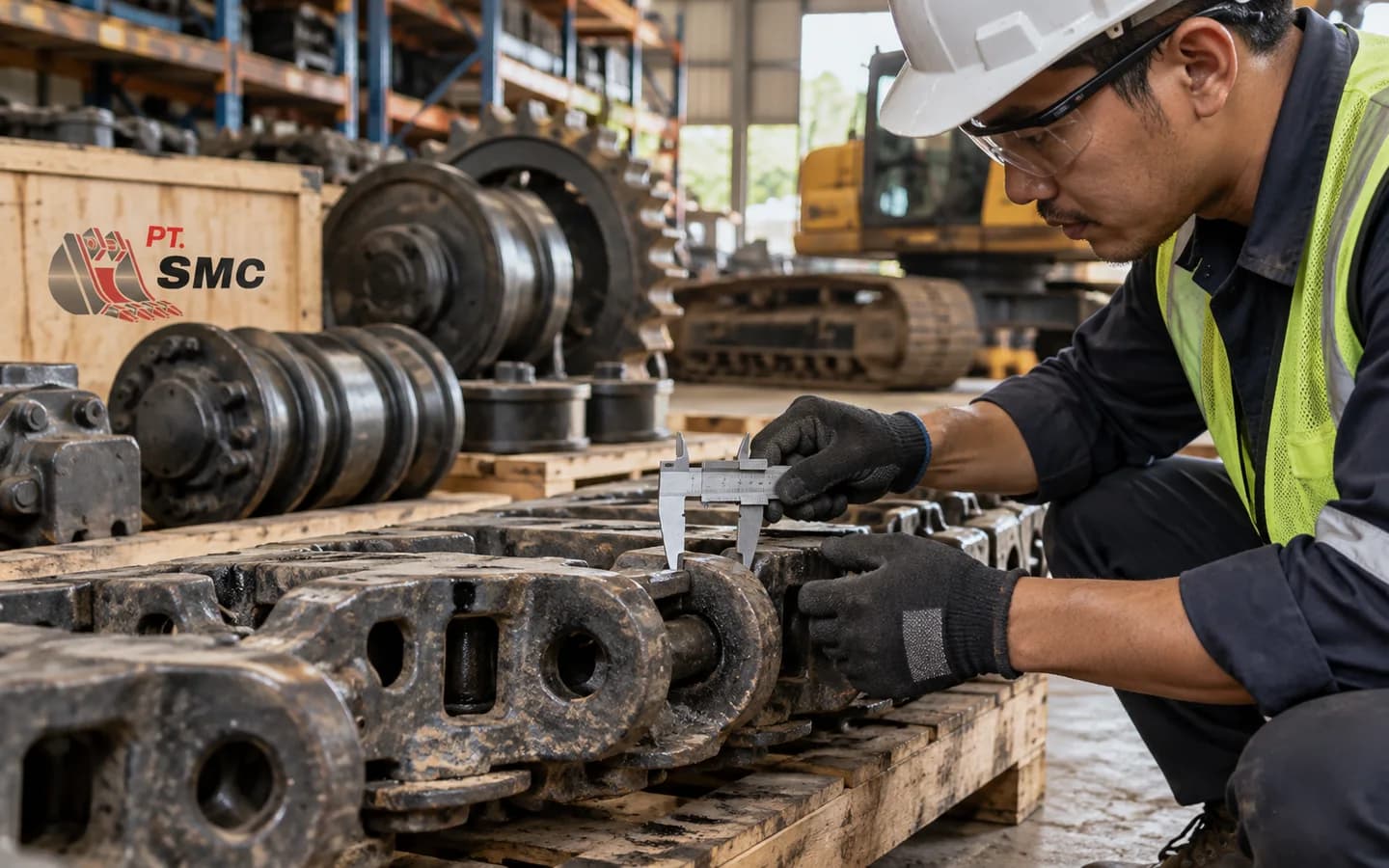

Cara Mengukur Pitch yang Benar
Mengukur jarak satu pin ke pin berikutnya saja rawan kesalahan — selisih satu milimeter saja bisa salah baca. Cara akurat adalah mengukur beberapa link sekaligus lalu membaginya, sehingga error pembacaan tersebar dan rata-ratanya jauh lebih presisi.
Metode ukur multi-link
- 1
Bersihkan area pin
Buang lumpur dan kotoran di sekitar pin yang akan diukur agar titik pusat terlihat jelas.
- 2

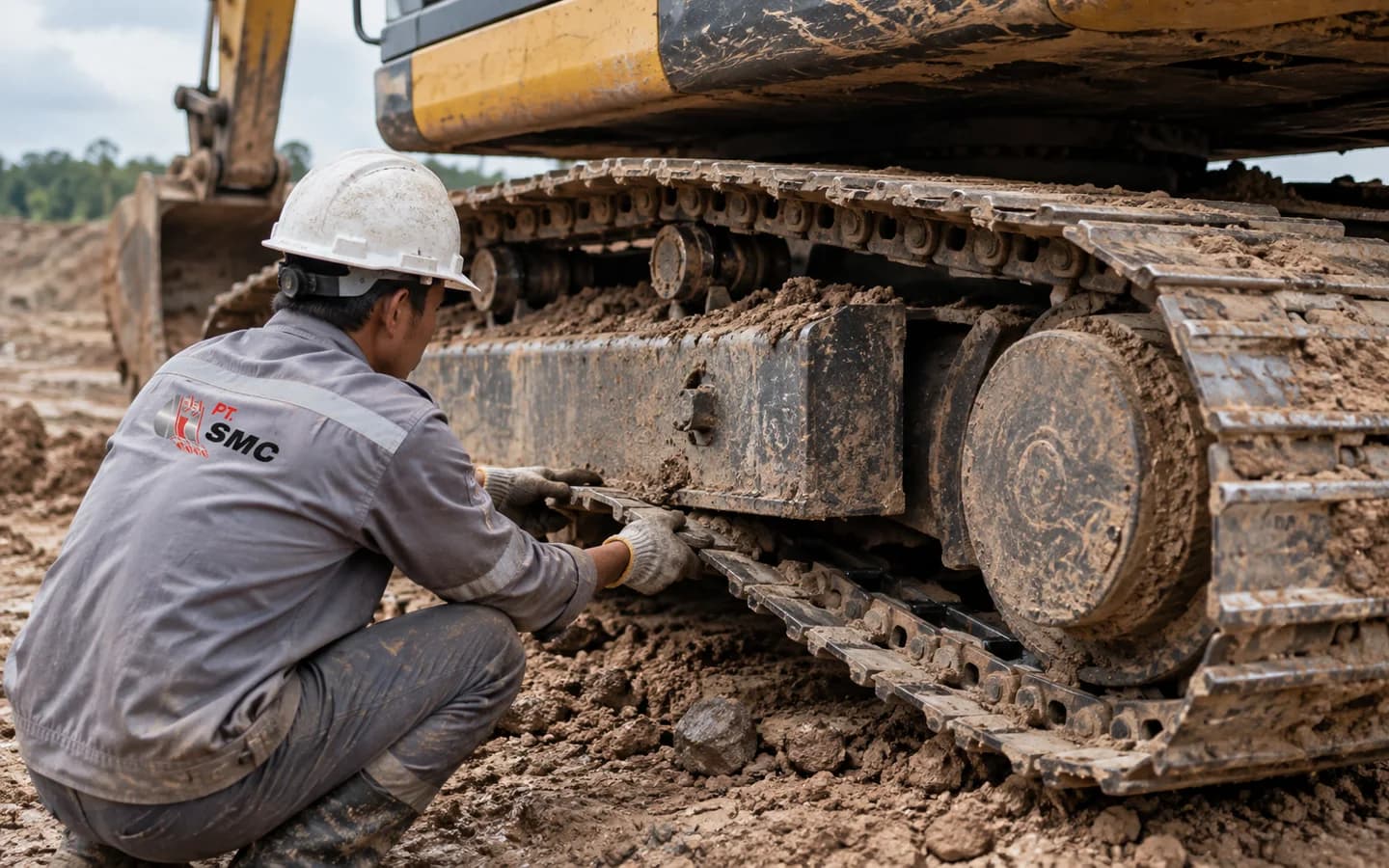

Tarik track sampai tegang
Pastikan bagian yang diukur dalam kondisi tegang (misal di bagian atas dekat idler) agar tidak ada slack yang mengaburkan jarak.
- 3
Ukur sepanjang beberapa pitch
Ukur jarak dari pusat pin pertama ke pusat pin setelah beberapa link (misal 4 atau 5 pitch sekaligus).
- 4
Bagi dengan jumlah pitch
Total jarak dibagi jumlah pitch yang diukur. Hasilnya adalah pitch rata-rata yang akurat.
Kenapa multi-link lebih akurat?
Mengukur 4 pitch sekaligus lalu membaginya 4 berarti error pembacaan ±1 mm pada total terbagi menjadi ±0,25 mm per pitch. Semakin banyak pitch yang diukur sekaligus, semakin kecil pengaruh error pembacaan.
Membaca Pitch untuk Mendeteksi Keausan Bushing
Pitch tidak hanya soal kompatibilitas. Saat bushing aus, lubang tempat pin bergerak melonggar dan pitch terukur menjadi lebih panjang dari nilai aslinya. Membandingkan pitch terukur dengan pitch standar memberi tahu seberapa jauh bushing sudah aus.
| Pitch terukur vs standar | Indikasi | Tindakan |
|---|---|---|
| Sama / mendekati standar | Bushing masih sehat | Lanjut pakai |
| Sedikit lebih panjang | Bushing mulai aus | Pantau & jadwalkan |
| Jauh lebih panjang | Bushing aus parah | Rekondisi / ganti chain |
Perhatian
Pitch yang molor membuat track tidak lagi sinkron dengan gigi sprocket, memicu jumping (track meloncat di gigi). Jumping mempercepat keausan sprocket dan berisiko membuat track lepas.
Cocokkan Pitch Saat Order Track Link
- Catat pitch dari part number atau manual unit (nilai standar, bukan yang sudah molor).
- Verifikasi dengan mengukur multi-link pada track lama bila part number tidak terbaca.
- Catat juga jumlah link per side dan lebar shoe sebagai pelengkap.
- Kirim semua data ke supplier untuk dicocokkan dengan stok yang sesuai.
Tips
Saat mengukur track lama untuk order, gunakan nilai pitch STANDAR (bukan pitch terukur yang sudah molor) sebagai acuan order. Track baru harus sesuai spek asli, bukan menyamai track yang sudah aus.
