Keluhan arm tidak menahan posisi pada Komatsu PC75 perlu ditelusuri sebelum memesan Arm Cylinder. Gejala dapat melibatkan arm pin, bushing, hose, dan control valve, sehingga satu keluhan belum cukup menjadi diagnosis. Gunakan daftar berikut untuk mendokumentasikan kondisi dan menyiapkan pemeriksaan mekanik.
Intisari
- Arm tidak menahan posisi belum membuktikan Arm Cylinder harus diganti.
- Periksa hubungan dengan arm pin, bushing, hose, dan control valve.
- Pisahkan observasi operator, hasil ukur mekanik, dan keputusan penggantian.
Gejala Arm Cylinder dan Kemungkinan yang Perlu Dibedakan
| Gejala lapangan | Kemungkinan yang perlu diperiksa | Bukti untuk mekanik |
|---|---|---|
| Arm tidak menahan posisi | Cylinder atau control valve perlu diuji | Catat arah drift setelah attachment aman |

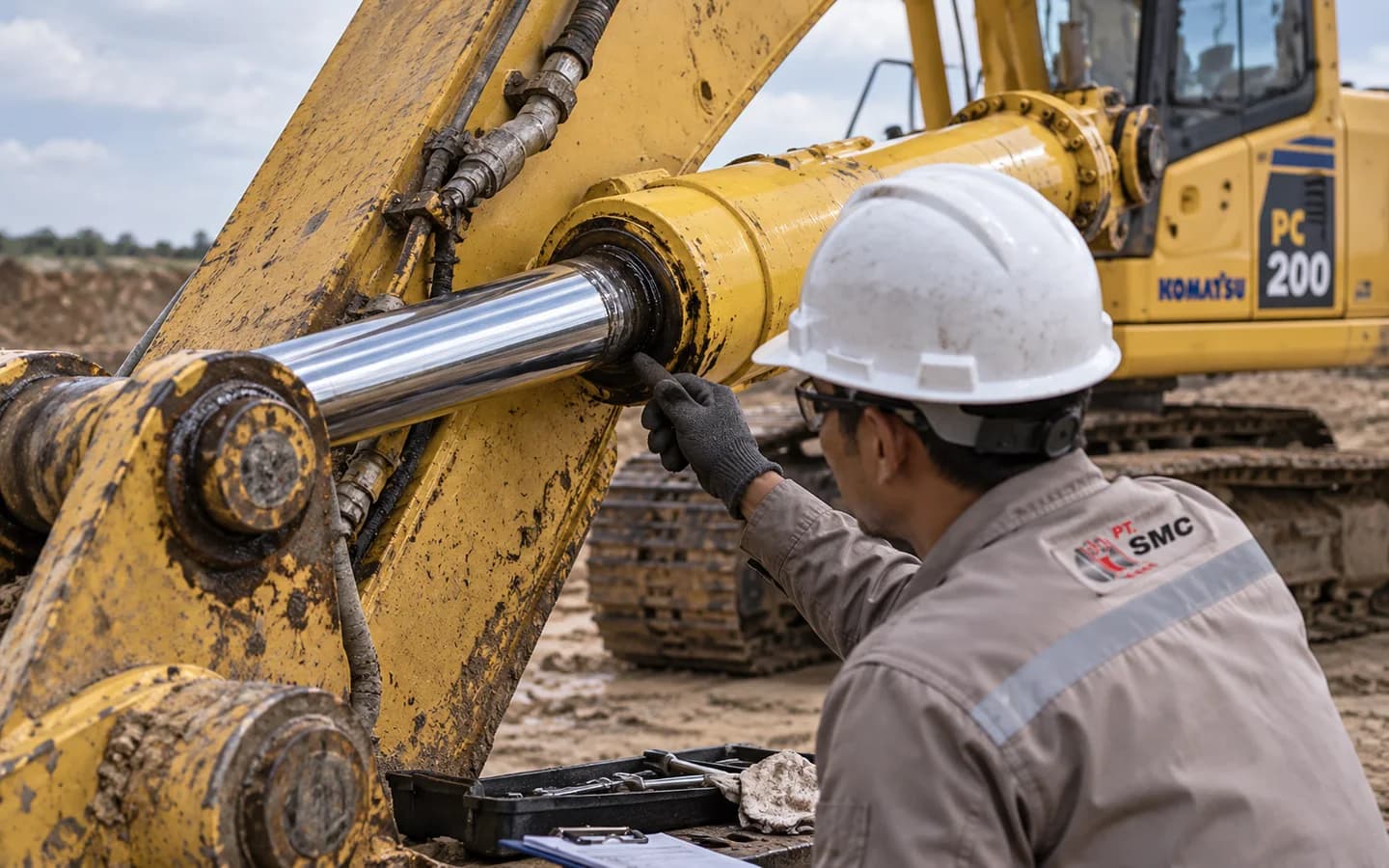

| Rod tergores | Kontaminasi atau beban lateral perlu dinilai | Foto permukaan tanpa menggerakkan cylinder |
| Kebocoran di gland | Seal, rod, atau guide bermasalah | Dokumentasikan sumber kebocoran |
Tabel ini adalah titik awal pemeriksaan, bukan hasil diagnosis Komatsu PC75. Lebih dari satu penyebab dapat menghasilkan gejala yang sama. Catat kapan keluhan mulai muncul, perubahan setelah servis, kondisi dingin atau panas, serta apakah fungsi lain juga terdampak.
Amankan Unit Sebelum Pemeriksaan
Perhatian
Parkir di tempat aman, turunkan attachment, matikan unit dan ikuti prosedur isolasi serta pelepasan energi sesuai manual. Jangan mendekati track bergerak, mencari bocor bertekanan dengan tangan, atau berada di bawah beban yang hanya ditahan hidrolik. Pengujian aktif dan pembongkaran dilakukan mekanik yang memiliki prosedur serta tooling sesuai.
Bukti yang Perlu Dikumpulkan pada Komatsu PC75
- Foto nameplate Komatsu PC75, serial unit, dan marking Arm Cylinder.
- Arm tidak menahan posisi: Catat arah drift setelah attachment aman.
- Rod tergores: Foto permukaan tanpa menggerakkan cylinder.
- Kebocoran di gland: Dokumentasikan sumber kebocoran.
- Catat jam kerja, lokasi, kondisi material, riwayat servis, dan alarm yang muncul.
- Pisahkan foto sebelum dibersihkan dan setelah area aman dibersihkan.
Periksa Komponen Pasangan Sebelum Mengganti
Hubungan Arm Cylinder dengan arm pin, bushing, hose, dan control valve menentukan arah pemeriksaan. Jika komponen pasangan aus, bocor, tidak sejajar, atau terkontaminasi, memasang part baru saja dapat membuat keluhan kembali. Mekanik perlu membandingkan bukti dengan batas servis dan prosedur pengujian yang berlaku untuk serial unit.

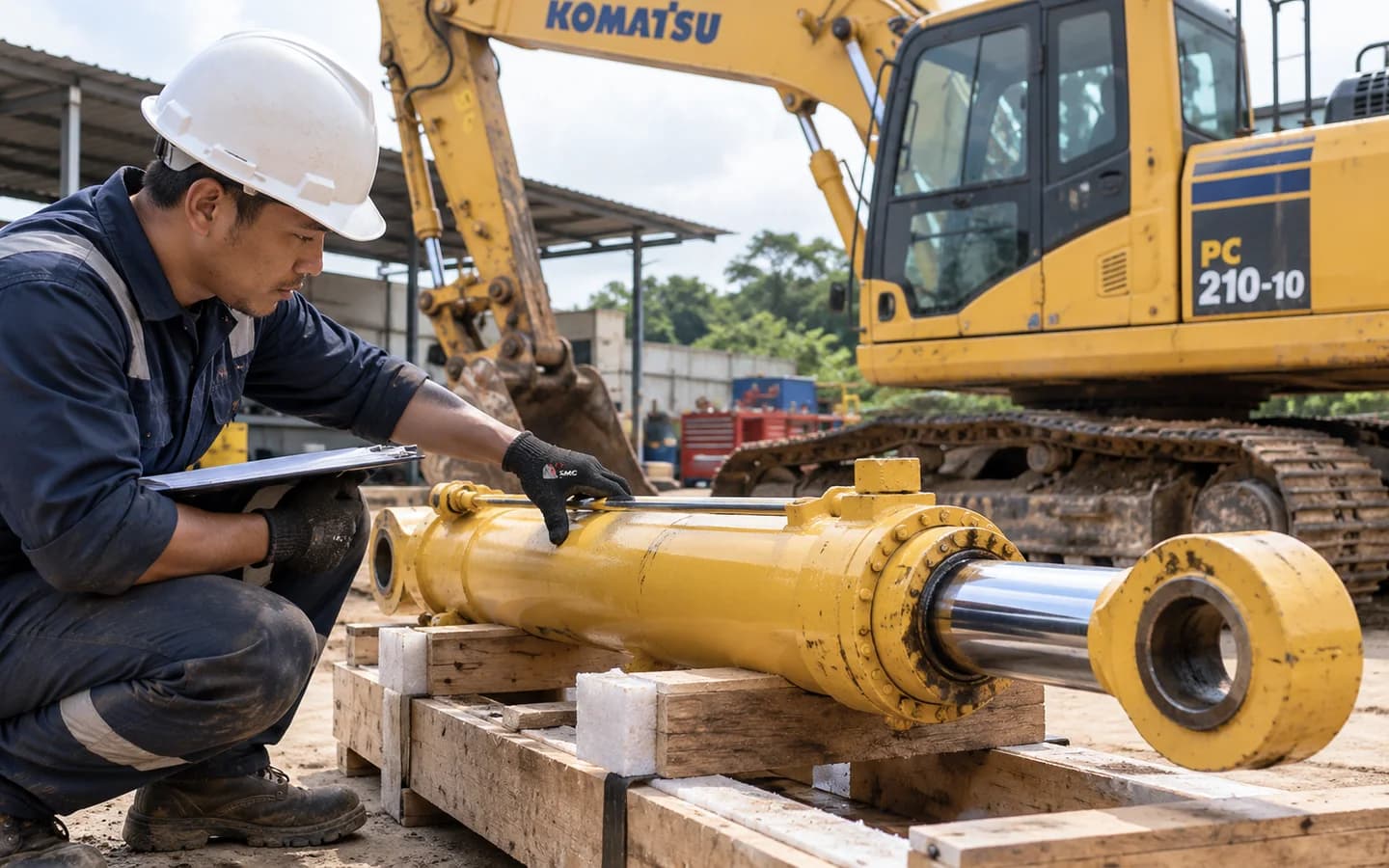

Arm panjang atau attachment berbeda dapat mengubah cylinder yang diperlukan. Ukuran eye saja tidak cukup; stroke dan panjang kerja juga harus diverifikasi.
Pisahkan Keputusan Inspeksi, Perbaikan, dan Penggantian
| Temuan | Keputusan berikutnya | Catatan |
|---|---|---|
| Gejala ada tetapi sumber belum jelas | Lanjutkan diagnosis mekanik | Jangan memesan assembly hanya dari keluhan |
| Kerusakan terukur pada komponen | Bandingkan opsi perbaikan dan penggantian | Gunakan batas servis dan dukungan garansi |
| Komponen pasangan ikut bermasalah | Rencanakan lingkup perbaikan sistem | Catat kebutuhan tambahan dan risiko downtime |
| Retak, kebocoran besar, atau gerak tak terkendali | Amankan unit dan hentikan pemakaian | Perlu evaluasi sebelum kembali beroperasi |
Data untuk Memesan setelah Diagnosis
Setelah sumber keluhan dikonfirmasi, siapkan konfigurasi arm dan kode cylinder; diameter rod, bore, stroke, dan pin eye; posisi port serta panjang antar-dudukan. Tuliskan kode PC75 secara utuh dari nameplate. Suffix generasi dan varian frame yang tercatat pada unit harus ikut masuk ke permintaan; jangan memakai nama singkat PC saja sebagai referensi katalog. Jangan menggunakan dugaan ukuran sebagai spesifikasi pesanan; lampirkan hasil pengukuran atau katalog yang sudah diperiksa mekanik.
Catatan setelah Perbaikan
- 1
Catat baseline
Simpan hasil inspeksi dan kondisi sebelum pemasangan agar perbaikan bisa dibandingkan.
- 2
Ikuti prosedur pengujian
Mekanik memeriksa pemasangan dan melakukan pengujian sesuai manual, termasuk kondisi beban yang diizinkan.
- 3
Pantau gejala yang sama
Dokumentasikan apakah arm tidak menahan posisi kembali muncul, lalu evaluasi sistem pasangan sebelum mengganti part lagi.
